Приварной крепёж против традиционного: почему сварка надёжнее болтовых соединений

Почему традиционный болтовой крепёж создаёт проблемы

Технические проблемы болтовых соединений

Начнём с самой распространённой жалобы: болты раскручиваются под вибрацией. Это не случайность и не дефект конкретной партии крепежа — это физика. Резьбовое соединение работает за счёт осевого усилия затяжки, которое создаёт силу трения между витками резьбы и контактными поверхностями. При циклических нагрузках и вибрации это усилие постепенно снижается: микроскольжение в резьбе накапливается, и болт ослабевает. Явление описано в литературе как «вибрационное ослабление резьбовых соединений» и подробно исследовано, в частности, в работах немецкого инженера Герхарда Юнкера, который ещё в 1969 году разработал стандартизированный метод испытания на вибрационное ослабление (испытание по Юнкеру, стандарт DIN 65151 / ISO 16130). Результаты однозначны: без специальных мер (стопорные шайбы, контргайки, анаэробные фиксаторы, шплинты) болтовое соединение в вибрирующей конструкции теряет усилие затяжки.

Коррозия в резьбовых зазорах — вторая системная проблема. Зазор между болтом и гайкой составляет десятки микрон, и этого достаточно для проникновения влаги, кислорода и агрессивных веществ. В щелевом пространстве концентрация кислорода снижается, создаётся электрохимическая пара, и начинается щелевая коррозия — один из наиболее агрессивных видов коррозионного разрушения. По данным Национального института стандартов и технологий США (NIST), прямые потери от коррозии в промышленности США составляют около 276 млрд долларов в год, и значительная доля этих потерь приходится именно на резьбовые соединения в агрессивных средах. В российских условиях — морской климат Балтики и Арктики, химические производства, дорожные реагенты — проблема не менее острая.

Сквозные отверстия ослабляют несущее сечение. Это фундаментальный конструктивный недостаток. Любое отверстие в нагруженной детали — концентратор напряжений. Коэффициент концентрации напряжений у круглого отверстия в пластине при растяжении равен 3 (теоретическое значение по теории упругости). Это означает, что в зоне отверстия локальные напряжения в три раза превышают номинальные. При циклических нагрузках именно здесь зарождаются усталостные трещины. Кроме того, само сечение детали уменьшается на площадь отверстия, что снижает её несущую способность.

Отдельного внимания заслуживает необходимость двустороннего доступа. Для установки болта нужно держать его с одной стороны и затягивать гайку с другой. В закрытых профилях, тонкостенных корпусах, труднодоступных отсеках судна или внутри рамной конструкции это физически невозможно или требует сложных технологических приспособлений. Именно поэтому в судостроении исторически сложилась практика широкого применения приварного крепежа — доступ к обратной стороне переборки или обшивки зачастую попросту отсутствует.

В пищевой и медицинской промышленности болтовые соединения создают специфическую проблему: резьбовые зазоры — идеальная среда для накопления органических остатков и размножения бактерий, включая патогенные Listeria monocytogenes и Salmonella spp. Европейская гигиеническая инженерная и дизайнерская группа (EHEDG) в своих руководящих документах прямо указывает на резьбовые соединения как на зоны риска и рекомендует по возможности заменять их сварными. FDA (Управление по санитарному надзору за качеством пищевых продуктов и медикаментов США) предъявляет аналогичные требования к конструкции оборудования, контактирующего с пищевыми продуктами.

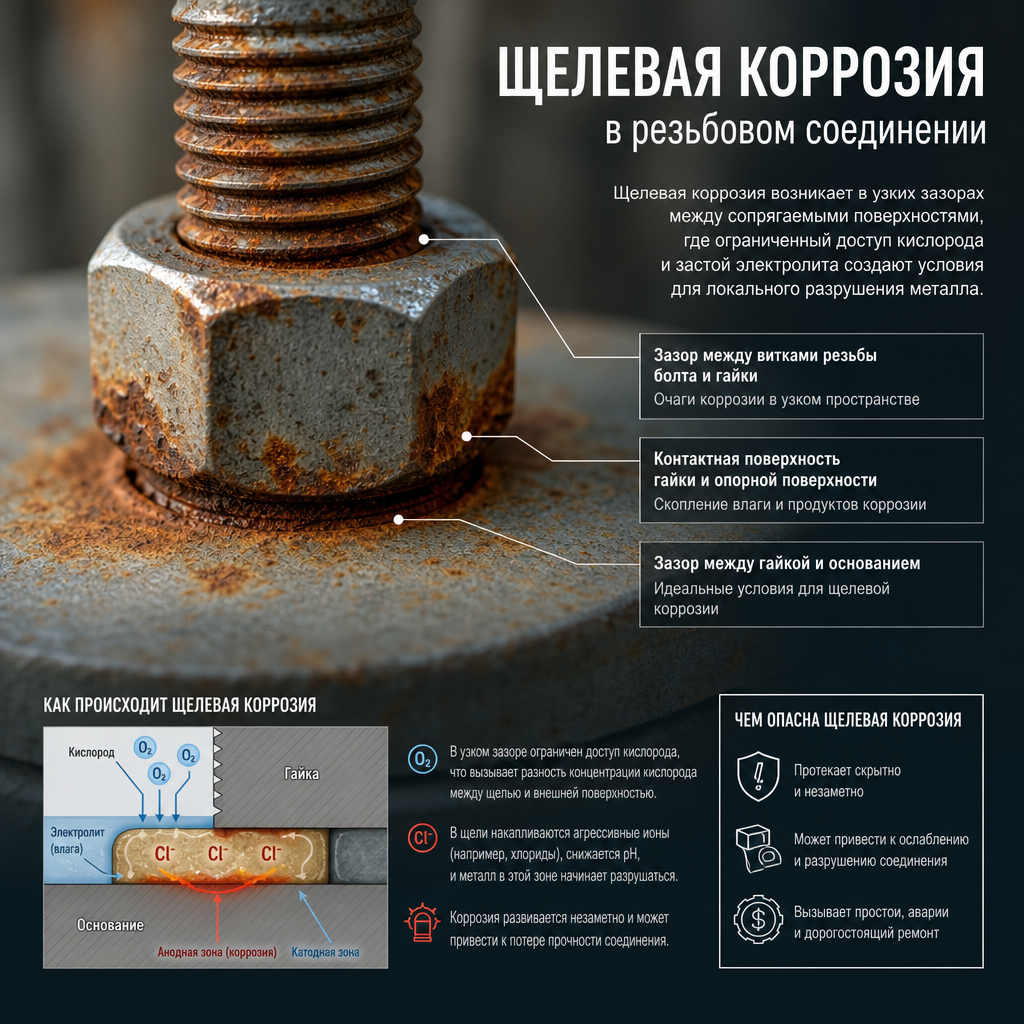

Крупный план резьбового болтового соединения с видимыми следами коррозии и ржавчины в зазорах между болтом, гайкой и металлической поверхностью — наглядная иллюстрация щелевой коррозии в промышленных условиях

Эксплуатационные и экономические проблемы болтовых соединений

Болтовое соединение требует обслуживания на протяжении всего срока эксплуатации. Периодическая протяжка — стандартная операция для любого ответственного узла с вибрационными нагрузками. На крупном предприятии это сотни и тысячи точек контроля, регулярные обходы, заполнение журналов, затраты рабочего времени. Нормативные документы по техническому обслуживанию промышленного оборудования, как правило, предписывают проверку момента затяжки ответственных соединений с периодичностью от одного раза в смену до одного раза в год в зависимости от условий нагружения.

Потеря болтов и гаек в процессе эксплуатации — проблема, которую принято недооценивать. В машиностроении и на конвейерных производствах попадание крепёжных элементов в механизмы, на конвейерные ленты или в готовую продукцию приводит к дорогостоящим остановкам и браку. В пищевой промышленности это прямая угроза безопасности продукции и отзывные кампании.

Простои оборудования из-за ослабления крепежа — скрытая статья затрат, которую редко считают отдельно. Стоимость одного часа простоя автомобильного конвейера, по различным отраслевым оценкам, составляет десятки тысяч долларов. Даже на небольшом производстве незапланированная остановка ради протяжки болтов — это потери, которые накапливаются.

Наконец, риски аварий. Разрушение болтового соединения в ответственной конструкции — мосту, грузоподъёмном механизме, трубопроводе высокого давления — влечёт за собой не только материальный ущерб, но и юридическую ответственность. Анализ аварий в машиностроении и строительстве показывает, что значительная доля разрушений связана с ненадлежащим обслуживанием резьбовых соединений или их коррозионным повреждением.

Скрытые проблемы, с которыми приходят к нам пользователи

Прежде чем перейти к приварному крепежу, стоит назвать типичные запросы, с которыми специалисты обращаются к поисковым системам — и которые на самом деле являются симптомами системных проблем болтового крепежа:

• «Болты раскручиваются при вибрации — что делать» — человек ищет временное решение, хотя правильный ответ — смена технологии крепления.

• «Как закрепить деталь без сверления» — конструктор или монтажник понимает, что отверстие нежелательно, и ищет альтернативу.

• «Крепёж для тонкого листового металла» — тонкий металл не держит резьбу, болт вырывается или деформирует лист.

• «Коррозия в болтовых соединениях — как предотвратить» — борьба со следствием вместо устранения причины.

• «Как открутить заржавевший болт» — за этим запросом нередко скрывается желание найти решение, при котором болты вообще не нужны.

Все эти запросы указывают на одно: болтовое соединение во многих ситуациях является не оптимальным выбором, а привычным. Рассмотрим, что предлагает альтернатива.

Что такое приварной крепёж и как он устроен

Определение и принцип работы

Приварной крепёж — это крепёжные элементы (шпильки, гайки, болты, шайбы, втулки, лепестки, кронштейны и другие изделия), которые фиксируются на металлической поверхности методом сварки без сквозных отверстий. Соединение формируется за счёт металлургического сплавления — торец крепёжного элемента и поверхность основного металла расплавляются и кристаллизуются вместе, образуя единую структуру. Это принципиально отличается от механического зажима болтового соединения: здесь нет трения, нет резьбы, нет возможности ослабления. Соединение либо целое, либо разрушено — третьего не дано.

Молекулярное сцепление происходит по всей площади контакта торца шпильки с основным металлом. При правильно выполненной сварке прочность соединения равна или превышает прочность основного металла шпильки — то есть при испытании на разрыв разрушается тело шпильки, а не сварной шов.

Основные виды приварного крепежа

Номенклатура приварного крепежа значительно шире, чем принято думать:

• Приварные шпильки — наиболее распространённый вид; резьбовой стержень, привариваемый одним торцом к поверхности. Применяются для крепления деталей с последующей затяжкой гайкой.

• Приварные гайки — шестигранные или круглые гайки с фланцем для приварки; позволяют создать резьбовое гнездо на тонком листе без нарезки резьбы.

• Приварные болты — болт с гладким приварным торцом.

• Приварные шайбы и лепестки — плоские элементы для крепления изоляции, проводов, кабельных трасс.

• Приварные втулки — для создания резьбовых гнёзд или проставок.

• Приварные гвозди (пины, штифты) — для крепления изоляции и огнезащиты в строительстве и судостроении.

• Анкерные упоры (шпильки Нельсона) — специальный вид для обеспечения совместной работы стальных балок и бетонных плит в сталежелезобетонных конструкциях.

• Приварные кронштейны — для крепления трубопроводов, кабельных лотков.

Материалы приварного крепежа

Выбор материала определяется условиями эксплуатации:

Нормативная база приварного крепежа

Приварной крепёж — нормированная технология, а не самодеятельность. Ключевые стандарты:

• ISO 13918:2008 — «Сварка. Шпильки и керамические кольца для дуговой сварки шпилек». Определяет геометрию, материалы и маркировку шпилек.

• DIN EN ISO 14555:2017 — «Сварка. Дуговая сварка металлических шпилек». Устанавливает требования к технологическому процессу, квалификации персонала, испытаниям.

• ГОСТ Р ИСО 13918 — российский аналог ISO 13918, введён в действие на территории РФ.

• AWS D1.1/D1.1M — американский стандарт сварки стальных конструкций, включает требования к сварке шпилек.

• Еврокод 4 (EN 1994) — расчёт сталежелезобетонных конструкций, нормирует применение анкерных шпилек (упоров Нельсона).

Традиционный болтовой крепёж: краткая характеристика

Для корректного сравнения напомним ключевые характеристики болтовых соединений. Разъёмное соединение — болт, гайка, шайба — работает за счёт механического зажимного усилия, создаваемого затяжкой резьбы. Основные стандарты: DIN 931/933 (болты с шестигранной головкой), ISO 4014/4017, ГОСТ 7798 (болты с шестигранной головкой нормальной точности), ГОСТ 5927 (гайки шестигранные). Принципиальное требование — наличие сквозного отверстия в соединяемых деталях и доступ с обеих сторон.

Технологии сварки крепежа: как это работает на практике

Приварной крепёж — не монолитная технология. Существует несколько принципиально разных методов, каждый из которых оптимален для своих условий. Разберём каждый детально.

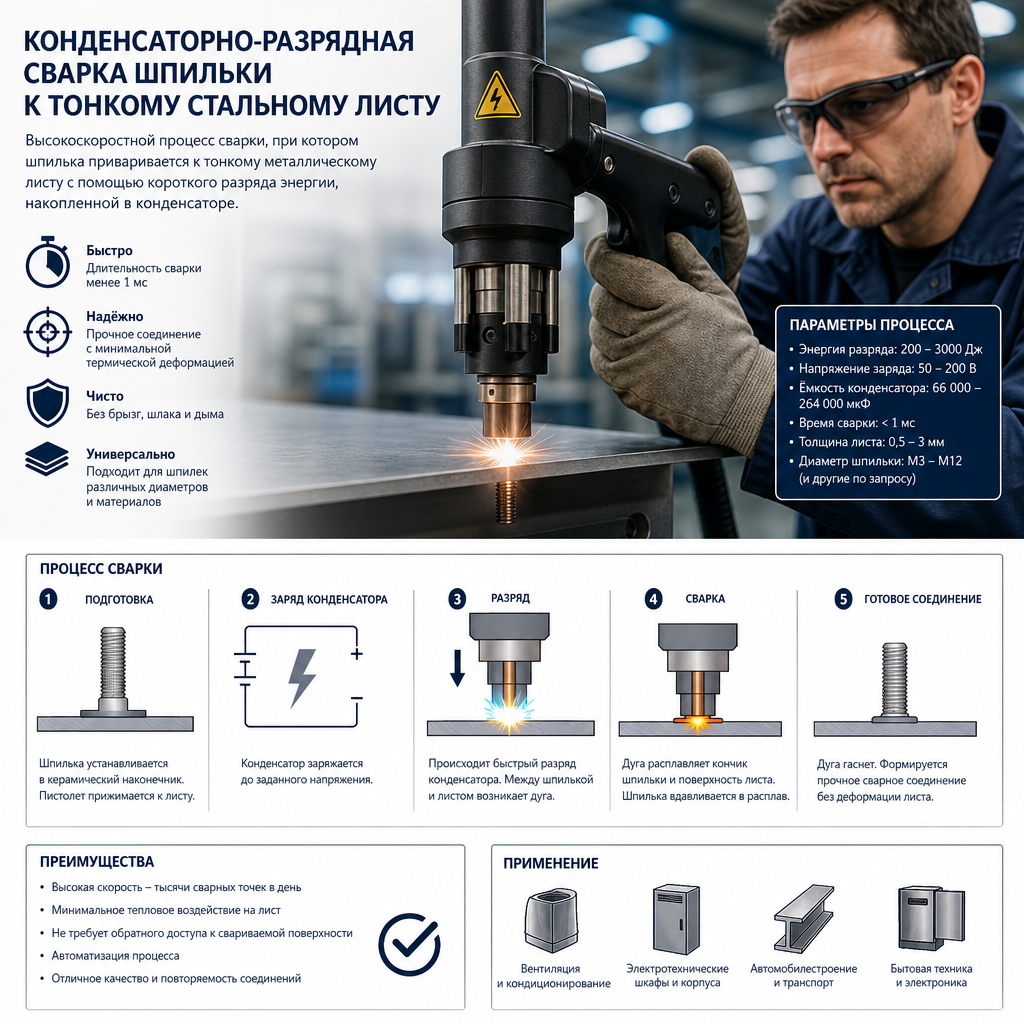

Процесс конденсаторно-разрядной сварки шпильки к тонкому стальному листу — сварочный пистолет прижат к металлу, видна вспышка дуги; оператор в защитных очках работает на производственной линии

Конденсаторно-разрядная сварка (CD — Capacitor Discharge)

Это наиболее деликатный и технологически совершенный метод для работы с тонкими листами. Принцип: заряженный конденсатор разряжается через шпильку за 1–3 миллисекунды, создавая кратковременную дугу высокой мощности. За это ничтожное время торец шпильки и поверхность металла успевают расплавиться и сплавиться. Затем пружина прижимает шпильку к расплавленному металлу, и соединение кристаллизуется.

Ключевое достоинство метода — минимальное тепловложение. Процесс настолько быстрый, что тепло не успевает распространиться в глубь металла. Практический результат:

• Нет деформации тонкого листа (работает с толщинами от 0,5 мм);

• Нет изменения цвета и структуры металла вокруг шва;

• Нет следов на обратной стороне детали — лицевая поверхность остаётся нетронутой;

• Нет необходимости в защитном газе или керамических кольцах.

Скорость работы — до 6–8 шпилек в минуту при ручном режиме, значительно выше при автоматизации. Диапазон диаметров — от M3 до M8 (ограничение метода). Метод идеален для автомобильных кузовных панелей, корпусов приборов, декоративных элементов, электрощитов.

Дуговая сварка шпилек (Arc Stud Welding / Drawn Arc)

Метод для более тяжёлых применений. Принцип: шпилька приподнимается над поверхностью, зажигается дуга, которая горит от 100 до 1000 мс — в зависимости от диаметра шпильки. За это время торец шпильки и зона основного металла полностью расплавляются. Затем шпилька погружается в расплав под давлением пружины. Для защиты расплава от окисления используются керамические кольца (флюсовые кольца) или защитный газ (аргон, смеси).

Диапазон диаметров — от M4 до M25 и более. Прочность соединения при правильном выполнении равна или превышает прочность основного металла шпильки. Метод применяется в строительстве (анкерные упоры Нельсона), тяжёлом машиностроении, судостроении, мостостроении. Толщина основного металла — от 3–4 мм (зависит от диаметра шпильки; эмпирическое правило: толщина основного металла не менее 1/3 диаметра шпильки).

Контактная сварка (Resistance / Projection Welding)

Метод основан на нагреве металла через электрическое сопротивление при прохождении тока большой величины через зону контакта. Применяется преимущественно для приварки гаек, шайб и небольших кронштейнов в автоматизированном производстве. Высокая скорость и воспроизводимость делают этот метод привлекательным для конвейерного производства. Ограничения — по материалам (хорошо работает с углеродистой и нержавеющей сталью) и по геометрии деталей.

Сварка трением (Friction Welding)

Тепло для сварки генерируется трением вращающейся шпильки о поверхность основного металла — без внешнего источника нагрева. Метод особенно ценен при работе с разнородными металлами (например, алюминий + сталь), которые трудно или невозможно сварить дуговыми методами. Соединение получается высокой прочности и чистоты — без пористости и включений. Применяется в авиакосмической промышленности и специальном машиностроении.

Лазерная сварка крепежа

Точечный нагрев лазерным лучом обеспечивает минимальную зону термического влияния и высокую точность позиционирования. Метод применяется в электронике, медицинском приборостроении и авиации, где критичны и размеры деталей, и чистота соединения. Высокая стоимость оборудования ограничивает применение специализированными производствами.

Автоматизация и роботизация сварки крепежа

Современные производства активно интегрируют сварку крепежа в автоматизированные линии. Роботизированные системы подачи шпилек (вибробункеры, магазины, шланговые питатели) обеспечивают непрерывную работу без участия оператора. Сварочный пистолет монтируется на руке робота, который позиционирует его с точностью до десятых долей миллиметра. Системы автоматического контроля качества фиксируют параметры каждого соединения (ток, напряжение, время, усилие) и сигнализируют об отклонениях в режиме реального времени.

Производительность роботизированных линий — тысячи соединений в смену. Для сравнения: ручная затяжка болта с предварительным сверлением, зенковкой и нарезкой резьбы занимает несколько минут на одну точку крепления.

Сравнительный анализ: сварка против болтов по ключевым параметрам

Прочность и вибростойкость

Это главный аргумент в пользу сварного крепежа. Сварное соединение не ослабевает под вибрацией в принципе — у него нет резьбы, которая могла бы самораскрутиться, нет поверхностей трения, которые могли бы проскользнуть. Прочность соединения определяется металлургией сварного шва и остаётся постоянной на протяжении всего срока службы конструкции.

При дуговой сварке шпилек прочность на растяжение соединения соответствует прочности материала шпильки. Например, для шпильки из стали класса прочности 4.8 (предел текучести 320 МПа, предел прочности 400 МПа) разрушение при испытании на растяжение происходит по телу шпильки, а не по сварному шву. Это подтверждается требованиями стандарта DIN EN ISO 14555, который устанавливает именно такой критерий качества: шов должен быть прочнее шпильки.

Для болтового соединения вибростойкость зависит от многих факторов: класса точности изготовления, момента затяжки, наличия стопорных элементов, шероховатости контактных поверхностей. Даже при идеальном монтаже болтовое соединение в условиях вибрации требует периодического контроля.

Герметичность и коррозионная стойкость

Сварное соединение герметично по определению — нет зазоров, нет щелей. Это критически важно для резервуаров, трубопроводов, корпусов оборудования в агрессивных средах. Болтовое соединение, напротив, всегда имеет зазоры в резьбе и под головкой болта. Для обеспечения герметичности необходимы уплотнительные прокладки, анаэробные герметики или специальные болты с покрытием — это дополнительные материалы, операции и точки отказа.

В морской среде, химических производствах, при воздействии дорожных реагентов болтовые соединения из углеродистой стали без специальной защиты разрушаются за 3–5 лет. Приварные шпильки из нержавеющей стали AISI 316 сохраняют работоспособность в морской воде на протяжении десятилетий — нержавеющая сталь 316 содержит 2–3% молибдена, что обеспечивает устойчивость к хлоридной коррозии.

Конструктивные особенности

Три конструктивных преимущества приварного крепежа, которые часто оказываются решающими:

1. Нет сквозного отверстия. Деталь сохраняет полное поперечное сечение. Нет концентраторов напряжений в зоне крепления. Особенно важно для тонкостенных конструкций и деталей, работающих на усталость.

2. Монтаж с одной стороны. Достаточно доступа только к лицевой поверхности. Это открывает возможности для крепления в закрытых профилях, на переборках судна, внутри рамных конструкций.

3. Работа с тонкими листами. CD-метод позволяет приваривать шпильки к листу толщиной от 0,5 мм без деформации и следов на обратной стороне. Болт в листе такой толщины просто не держится — резьба вырывается.

Масса и габариты

Приварной крепёж позволяет уменьшить общую массу конструкции за счёт нескольких факторов: исключения гаек и шайб (в болтовом узле их может быть 3–4 на одну точку крепления), уменьшения толщины листовых деталей (не нужно закладывать запас на ослабление отверстием), оптимизации конструкции узла. В авиастроении и автомобилестроении снижение массы на каждый килограмм имеет прямое экономическое выражение: в авиации — экономия топлива на протяжении всего срока эксплуатации воздушного судна, в автомобилестроении — снижение расхода топлива или увеличение запаса хода электромобиля.

[Изображение: Инфографика — сравнительная схема болтового и сварного соединения в разрезе: слева болт с гайкой, сквозным отверстием и зазорами; справа приварная шпилька без отверстия с монолитным швом; стрелки указывают на концентраторы напряжений у отверстия и их отсутствие у сварного варианта]

Точность позиционирования

Болтовое соединение всегда имеет люфт: диаметр отверстия под болт больше диаметра болта (для болтов нормальной точности — зазор 0,3–1,0 мм). Это означает, что деталь может смещаться относительно проектного положения. Для точных механизмов и конструкций с жёсткими допусками это недопустимо и требует применения болтов повышенной точности или дополнительных фиксирующих элементов (штифтов, шпонок).

Приварной крепёж при автоматизированной сварке позиционируется с точностью ±0,1–0,3 мм — это определяется точностью сварочного пистолета или робота, а не зазором в отверстии. После сварки шпилька неподвижна и не может сместиться.

Ключевые преимущества приварного крепежа: детальный разбор

Технические преимущества

Сведём ключевые технические преимущества в структурированный список с конкретными пояснениями:

• Нет сквозного отверстия. Несущее сечение детали не ослаблено. Коэффициент концентрации напряжений у сварного шва значительно ниже, чем у отверстия под болт (при правильно выполненной сварке).

• Монтаж с одной стороны. Критично для закрытых конструкций, труднодоступных мест, тонкостенных корпусов.

• Работа с тонкостенными деталями от 0,5 мм. CD-метод не деформирует тонкий лист и не оставляет следов на лицевой поверхности.

• Абсолютная вибростойкость. Металлургическое соединение не ослабевает при вибрации — в отличие от резьбового.

• Герметичность. Нет зазоров для проникновения влаги, агрессивных веществ, бактерий.

• Равномерное распределение нагрузки. Нагрузка передаётся по всей площади сварного шва, а не через несколько витков резьбы.

• Нет выступающих элементов с обратной стороны. Лицевая поверхность детали остаётся чистой — важно для декоративных панелей, аэродинамических поверхностей, гигиенических требований.

Технологические преимущества

С точки зрения производственного процесса приварной крепёж даёт существенный выигрыш:

• Скорость. Одно сварное соединение — 1–5 секунд. Сверление + зенковка + нарезка резьбы + установка болта + затяжка с контролем момента — минуты. Разница на порядок.

• Автоматизируемость. Сварка шпилек легко интегрируется в конвейерные линии. Болтовая затяжка с контролем момента — сложнее и дороже автоматизировать.

• Исключение операций. Не нужно сверлить, зенковать, нарезать резьбу — три технологические операции исключаются полностью.

• Сокращение номенклатуры. Вместо болта + гайки + двух шайб + гровера — одна приварная шпилька. Меньше деталей в узле, меньше ошибок сборки.

• Стабильное качество. При автоматизированной сварке параметры каждого соединения контролируются и фиксируются. Человеческий фактор минимизирован.

Экономические преимущества

Экономика приварного крепежа раскрывается при взгляде на полный производственный цикл, а не только на цену единицы крепежа:

• Исключение операций сверления и нарезки резьбы — прямая экономия на инструменте (свёрла, метчики) и машинном времени.

• Сокращение числа деталей в узле снижает затраты на закупку, хранение и логистику.

• Отсутствие необходимости в периодической протяжке — экономия на обслуживании на протяжении всего срока эксплуатации.

• Долговечность сварного соединения равна долговечности конструкции — нет расходов на замену изношенного крепежа.

• Снижение рисков аварийных остановок — сварное соединение не ослабевает неожиданно.

Эстетические и экологические преимущества

Чистая поверхность без выступающих головок болтов — важный аргумент для дизайнерских решений: фасадные системы, интерьерные металлоконструкции, корпуса оборудования. Скрытый монтаж декоративных панелей с помощью приварных шпилек — стандартная практика в архитектурном металле.

С точки зрения экологии: нет стружки от сверления (отход, требующий утилизации), меньше расходных материалов, снижение массы конструкций в транспорте — прямая экономия топлива и снижение выбросов CO₂.

Когда болтовое соединение всё же предпочтительнее

Честный анализ требует признать: есть ситуации, где болтовое соединение является правильным выбором. Не нужно применять сварку там, где она не нужна или невозможна.

• Необходимость регулярного демонтажа. Если деталь нужно снимать для технического обслуживания, замены или регулировки — болт незаменим. Сварное соединение разобрать без разрушения невозможно.

• Разнородные материалы. Крепление металла к пластику, дереву, бетону — болт с дюбелем или анкером здесь более уместен. Сварка трением для разнородных металлов — специализированный и дорогой метод.

• Отсутствие источника питания. В полевых условиях, на отдалённых объектах, при монтаже без электроснабжения болтовое соединение монтируется ручным инструментом. Сварочное оборудование требует электропитания.

• Нормативные требования к разъёмным соединениям. В ряде отраслей (например, давление сосуды, оборудование под давлением по ТР ТС 032/2013) нормативные документы прямо предписывают разъёмные соединения для обеспечения возможности ревизии и замены элементов.

• Единичное и мелкосерийное производство. При малом объёме работ затраты на сварочное оборудование могут не окупиться — болтовое соединение с ручным инструментом экономически целесообразнее.

Экономика: совокупная стоимость владения (TCO)

Первоначальные затраты

Приварной крепёж как изделие стоит дороже аналогичного болта — это факт. Разница в цене единицы крепежа зависит от типа, материала и объёма заказа, но в среднем приварная шпилька обходится дороже болта того же диаметра. Однако сравнивать нужно не цену единицы крепежа, а стоимость всего узла крепления.

Сварочное оборудование для CD-сварки (аппарат + пистолет) — значительная инвестиция при малых объёмах. Но при серийном производстве (от нескольких сотен соединений в день) срок окупаемости оборудования, как правило, составляет от нескольких месяцев до года — за счёт экономии на операциях сверления и снижения трудоёмкости.

Операционные затраты: сравнение по операциям

Скрытые затраты болтовых соединений

При расчёте TCO важно учесть статьи, которые обычно не попадают в прямое сравнение:

• Потери от коррозии. Замена коррозионно-разрушенных болтовых соединений в агрессивных средах — регулярная статья затрат. Стоимость работ по замене заржавевшего крепежа (особенно если болт «прикипел») может многократно превышать стоимость самого крепежа.

• Простои оборудования. Каждый незапланированный останов для протяжки или замены крепежа — это потери производства. В непрерывных производствах (химия, нефтепереработка) стоимость простоя может составлять сотни тысяч рублей в час.

• Затраты на контроль момента затяжки. Поверка динамометрических ключей, обучение персонала, ведение журналов контроля — всё это реальные затраты.

• Риски аварий. Страховые премии, юридическая ответственность, репутационный ущерб при отказе ответственного болтового соединения — трудно поддающиеся количественной оценке, но реальные риски.

Расчёт TCO для типового сценария

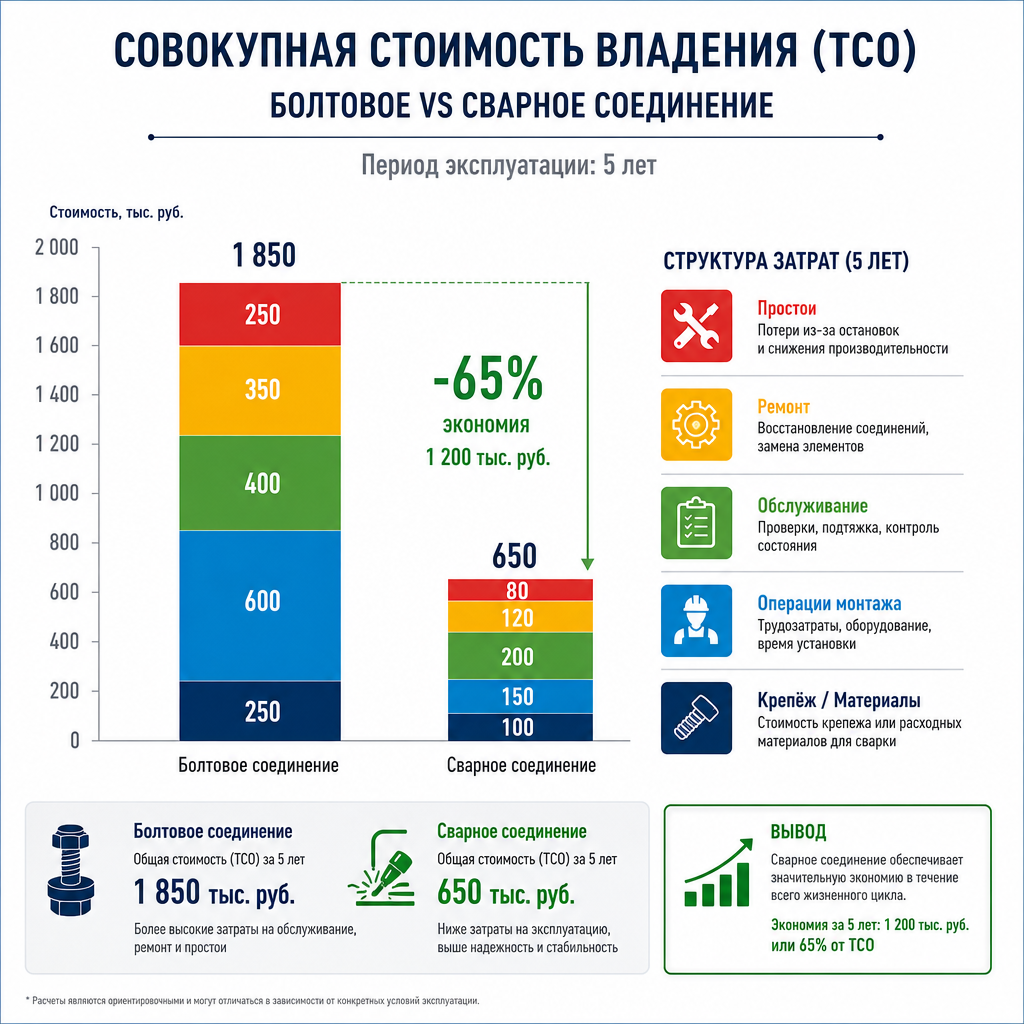

Рассмотрим условный пример: производство металлических корпусов электрощитов, 500 единиц в месяц, по 20 точек крепления на корпус = 10 000 соединений в месяц.

Примечание: цифры приведены как ориентировочные для иллюстрации принципа расчёта. Конкретные значения зависят от квалификации персонала, типа оборудования и условий производства. Для точного расчёта TCO под ваши условия обратитесь к специалистам компании КОНТУР.

Даже при беглом взгляде на такую таблицу становится понятно: экономия на трудоёмкости при переходе на приварной крепёж в серийном производстве многократно перекрывает разницу в стоимости единицы крепежа.

Области применения: где приварной крепёж работает лучше всего

Автомобилестроение и машиностроение

Автомобильная промышленность — один из крупнейших потребителей приварного крепежа в мире. На одном современном легковом автомобиле может быть несколько сотен приварных шпилек. Их применяют:

• Кузовные панели. Приварные шпильки для крепления обшивки, молдингов, декоративных накладок — без сквозных отверстий, без деформации лицевой поверхности кузова.

• Тепло- и звукоизоляция. Приварные гвозди и лепестки для крепления изоляционных матов к кузовным панелям.

• Заземляющие шпильки. Электрические соединения «масса» — сварная шпилька обеспечивает надёжный и постоянный электрический контакт.

• Термоэкраны. Крепление тепловых экранов выпускной системы.

• Электромобили. Снижение массы конструкции — критический параметр для увеличения запаса хода.

Судостроение

В судостроении приварной крепёж применяется повсеместно — во многом из-за конструктивных особенностей судна: доступ к обратной стороне переборок и обшивки часто физически невозможен. Дуговая сварка шпилек с одной стороны — стандартный метод крепления изоляции корпуса, переборок, монтажа оборудования в труднодоступных отсеках. Требования к материалам и качеству соединений определяются классификационными обществами: Lloyd's Register, DNV (Det Norske Veritas), в России — РМРС (Российский морской регистр судоходства). Нержавеющие стали AISI 316 обеспечивают устойчивость к морской коррозии.

Строительство и металлоконструкции

Анкерные упоры (шпильки Нельсона) — особый вид приварного крепежа, применяемый в сталежелезобетонных конструкциях. Они привариваются к верхнему поясу стальной балки и обеспечивают совместную работу стали и бетона перекрытия. Расчёт и применение нормируется Еврокодом 4 (EN 1994-1-1) и российским СП 266.1325800.2016. На крупном объекте — стадионе, торговом центре, мосту — могут применяться десятки тысяч таких шпилек.

Вентилируемые фасады, кассетные системы, фасадные панели — ещё одна область применения. Приварные шпильки к несущим конструкциям здания позволяют монтировать фасадные системы без сверления несущих элементов.

Для крепления огнезащиты и теплоизоляции применяются приварные гвозди (пины) — простые штифты, которые привариваются к стальной поверхности и удерживают изоляционные маты.

Нефтегазовая и химическая промышленность

Приварные шпильки для крепления теплоизоляции трубопроводов — стандартное решение. Сварное крепление обеспечивает герметичность трубы (нет сквозных отверстий), устойчивость к вибрации от перекачиваемой среды, долговечность в агрессивных условиях. Для резервуаров и сосудов под давлением сохранение герметичности — требование безопасности, и приварной крепёж здесь не создаёт рисков нарушения герметичности стенки. Нержавеющие стали с молибденом (AISI 316, 316L) применяются в средах с хлоридами и кислотами.

Авиакосмическая промышленность

В авиации каждый грамм массы конструкции имеет значение. Приварной крепёж из алюминиевых сплавов и титана позволяет минимизировать массу крепёжных узлов. Высокие требования к надёжности обеспечиваются строгим контролем качества каждого соединения — с документированием параметров сварки и испытаниями на разрыв. Сертификация производства и процедур сварки обязательна.

Пищевая, фармацевтическая и медицинская промышленность

Гигиенические требования к оборудованию в этих отраслях — одни из самых строгих. EHEDG (Европейская гигиеническая инженерная и дизайнерская группа) в документе EHEDG Doc. 8 «Hygienic Equipment Design Criteria» прямо указывает: все соединения должны быть доступны для очистки или выполнены сварными. Резьбовые зазоры болтовых соединений — зоны риска накопления загрязнений и микроорганизмов.

Приварные шпильки из нержавеющей стали AISI 304 и AISI 316 обеспечивают:

• Гладкую поверхность без зазоров — легко очищается и дезинфицируется;

• Устойчивость к моющим средствам и дезинфектантам;

• Соответствие требованиям FDA 21 CFR и EHEDG.

Энергетика и ветроэнергетика

Башни ветрогенераторов испытывают постоянную вибрацию от вращения лопастей. Крепление кабельных трасс и оборудования внутри башни с помощью приварного крепежа исключает риск ослабления крепежа при вибрации. Обслуживание в труднодоступных местах (внутри башни на высоте) — ещё один аргумент в пользу необслуживаемого сварного крепления.

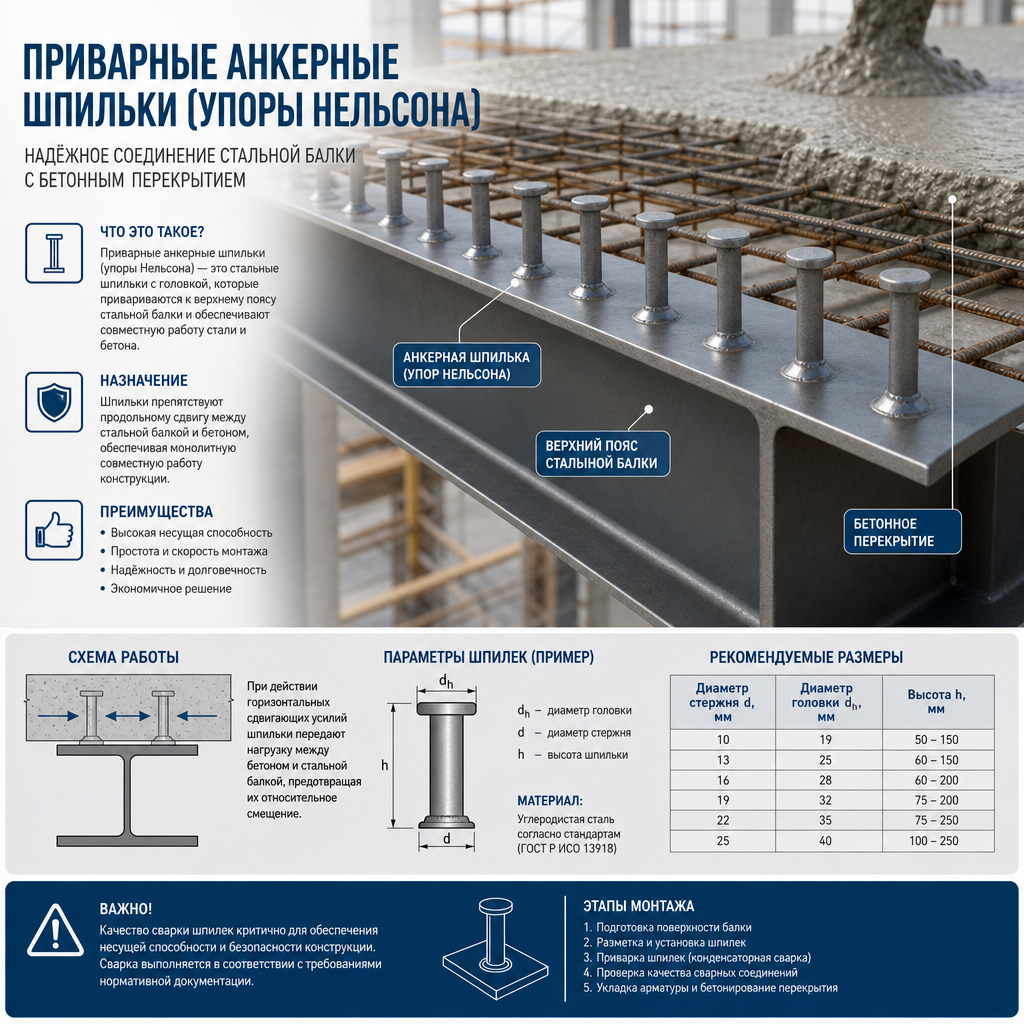

Приварные анкерные шпильки (упоры Нельсона) на верхнем поясе стальной балки строящегося объекта — видны ряды шпилек, приваренных к двутавровой балке перед заливкой бетонного перекрытия

Контроль качества и нормативная база

Стандарты на приварной крепёж

Качество сварного крепежа — не вопрос доверия, а вопрос стандартов и контроля. Ключевые нормативные документы:

• ISO 13918:2008 — геометрия, материалы, маркировка шпилек для дуговой сварки;

• DIN EN ISO 14555:2017 — требования к процессу дуговой сварки шпилек: квалификация персонала, аттестация процедур, испытания;

• ГОСТ Р ИСО 13918 — российский аналог ISO 13918;

• AWS D1.1/D1.1M — американский стандарт, включает требования к сварке шпилек в стальных конструкциях;

• EN 1994-1-1 (Еврокод 4) — расчёт и применение анкерных упоров в сталежелезобетоне.

Методы контроля качества

DIN EN ISO 14555 устанавливает следующие методы контроля качества сварных соединений шпилек:

• Визуальный контроль (100%). Осмотр каждого соединения: форма и равномерность грата (выдавленного металла вокруг шпильки), отсутствие трещин, пор, незаваренных участков.

• Испытание на изгиб. Шпилька изгибается на угол 30° от вертикали — соединение не должно разрушаться. Проводится выборочно или при настройке режимов.

• Испытание на кручение. К шпильке прикладывается крутящий момент, соответствующий классу прочности — разрушение должно происходить по телу шпильки, а не по шву.

• Испытание на растяжение (разрушающий контроль). Выборочная проверка: шпилька вырывается с усилием, превышающим расчётное — разрушение по телу шпильки подтверждает качество шва.

• Ультразвуковой контроль. Применяется для ответственных конструкций — позволяет выявить внутренние дефекты шва без разрушения.

Аттестация сварщиков и процедур

В России аттестация сварщиков, выполняющих сварку конструкционных элементов, осуществляется через систему НАКС (Национальное агентство контроля сварки). Для выполнения сварки шпилек по DIN EN ISO 14555 необходима аттестация процедуры сварки (WPS — Welding Procedure Specification) и её квалификационная запись (PQR — Procedure Qualification Record). Производство, поставляющее сварной крепёж для ответственных конструкций, должно иметь сертификат системы менеджмента качества ISO 9001.

Типичные дефекты и их предотвращение

Барьеры и возражения: отвечаем честно

Технические возражения

«Сварное соединение нельзя разобрать». Это правда. Но в большинстве применений приварного крепежа демонтаж не нужен никогда — изоляция судового корпуса, кузовные панели автомобиля, анкерные упоры в бетоне. Там, где демонтаж действительно требуется регулярно, болт — правильный выбор. Ключевой вопрос при проектировании: нужен ли демонтаж вообще?

«Сварка деформирует тонкий металл». Это справедливо для традиционных методов сварки — но не для CD-метода. Конденсаторно-разрядная сварка за 1–3 мс вводит настолько мало тепла, что деформации основного металла не происходит. Этот метод специально разработан для работы с тонкими листами от 0,5 мм.

«Не все материалы можно сваривать». Это частично верно. Не все пары материалов свариваются всеми методами. Однако современный арсенал методов (CD, дуговая, контактная, трением, лазерная) охватывает большинство промышленных материалов: углеродистые и нержавеющие стали, алюминиевые сплавы, медь, титан. Задача — правильно подобрать метод под материал.

«Трудно проконтролировать качество сварки». Стандарт DIN EN ISO 14555 предоставляет полный набор методов контроля. Автоматизированные системы фиксируют параметры каждого соединения. Статистический контроль выборки с испытаниями на изгиб и растяжение — надёжный инструмент подтверждения качества.

«Болт можно подтянуть, а шов — нет». Это верно — но перефразируем: болт нужно подтягивать, потому что он ослабевает. Шов не нужно подтягивать, потому что он не ослабевает. Необходимость подтяжки болта — это не преимущество, это признак проблемы.

Экономические возражения

«Сварочное оборудование дорого». При малых объёмах — да, инвестиция значительна. При серийном производстве от нескольких сотен соединений в день оборудование окупается за месяцы. Альтернатива — аутсорсинг сварки крепежа или аренда оборудования на период освоения.

«Нужен квалифицированный сварщик». Для CD-метода требования к квалификации оператора значительно ниже, чем для традиционной дуговой сварки. После настройки режимов оборудования оператор выполняет простые повторяющиеся операции. Роботизированные системы вообще исключают человека из процесса сварки.

«Болты дешевле». Дешевле как единица — да. Дешевле как полная стоимость узла крепления с учётом всех операций и обслуживания на протяжении срока службы — нет. Именно поэтому автопром, судостроение и пищевая промышленность давно перешли на приварной крепёж.

Нормативные барьеры

Изменение типа соединения в конструкторской документации требует согласования с проектировщиком и, в ряде случаев, прохождения процедуры согласования изменений. Это реальный барьер — особенно для предприятий, работающих по жёстким регламентам. Однако этот барьер преодолим: стандарты на сварку шпилек (ISO 14555, ГОСТ Р ИСО 13918) являются признанными нормативными документами, и переход на приварной крепёж может быть оформлен как технологическое улучшение с соответствующим обоснованием.

Практические кейсы: реальные задачи и результаты

Кейс 1: Автомобильный завод — крепление звукоизоляции кузова

Задача. Крепление изоляционных матов к внутренним поверхностям кузовных панелей на конвейерной линии.

Проблема с болтовым решением. Болты с гайками в тонкостенных кузовных панелях создавали несколько проблем одновременно: сквозные отверстия нарушали антикоррозионную защиту кузова, болты ослабевали при вибрации двигателя и дорожных неровностях, гровер-шайбы повреждали изоляционный мат. Кроме того, каждая точка крепления требовала доступа с двух сторон панели, что усложняло конвейерный процесс.

Решение. Внедрение CD-сварки приварных гвоздей (пинов) и лепестков на конвейере. Оператор с сварочным пистолетом приваривает крепёжные элементы к внутренней поверхности панели до её установки на кузов. Весь процесс занимает секунды на точку крепления.

Результат. По данным отраслевых публикаций, переход на приварной крепёж в аналогичных кейсах обеспечивает снижение трудозатрат на сборочных операциях на 25–35%, полное устранение рекламаций по ослаблению крепления изоляции, исключение рисков коррозии в зоне сквозных отверстий.

Кейс 2: Судостроительный завод — крепление изоляции в труднодоступных отсеках

Задача. Крепление теплоизоляции в отсеках судна с ограниченным доступом — переборки, двойное дно, форпик.

Проблема. Доступ к обратной стороне переборок физически невозможен после сборки секции. Болтовое крепление требовало бы предварительной установки закладных элементов — сложная и трудоёмкая операция.

Решение. Дуговая сварка шпилек (гвоздей) с одной стороны переборки. Сварочный пистолет прижимается к поверхности с лицевой стороны, шпилька приваривается без какого-либо доступа с обратной стороны.

Результат. Сокращение времени монтажа изоляции в труднодоступных отсеках в 1,5–2 раза по сравнению с альтернативными методами. Соответствие требованиям РМРС к надёжности крепления изоляции.

Кейс 3: Строительство крупного объекта — анкерные шпильки для сталежелезобетонных перекрытий

Задача. Обеспечение совместной работы стальных балок и монолитных бетонных плит перекрытий на объекте площадью десятки тысяч квадратных метров.

Объём. Десятки тысяч анкерных шпилек (упоров Нельсона) на объекте.

Решение. Автоматизированная дуговая сварка шпилек диаметром 19–22 мм к верхнему поясу стальных балок. Специализированный сварочный пистолет позволяет приваривать шпильку за 0,8–1,2 секунды. Производительность бригады — несколько тысяч шпилек в смену.

Результат. Соответствие требованиям Еврокода 4 и проектной документации. Экономия времени на монтаже по сравнению с альтернативными методами крепления. Все соединения прошли контроль качества методом испытания на изгиб.

Кейс 4: Пищевое производство — крепление оборудования в зоне мойки

Задача. Крепление технологического оборудования (конвейеры, стеллажи, направляющие) в зонах мойки и дезинфекции мясоперерабатывающего предприятия.

Проблема. Болтовые соединения из нержавеющей стали с резьбовыми зазорами не проходили аудит EHEDG: в зазорах обнаруживались остатки органики и биоплёнка. Ежедневная мойка под давлением не обеспечивала полного удаления загрязнений из резьбы.

Решение. Замена болтовых соединений на приварные шпильки из нержавеющей стали AISI 316L (пониженное содержание углерода для лучшей свариваемости и коррозионной стойкости). Гладкая поверхность сварного соединения без зазоров легко очищается при мойке.

Результат. Успешное прохождение аудита EHEDG. Снижение рисков микробиологического загрязнения продукции. Устойчивость крепления к ежедневной агрессивной мойке с применением хлорсодержащих дезинфектантов.

Кто использует приварной крепёж: сегментация аудитории

Тема приварного крепежа интересна очень разным специалистам, и каждый из них ищет в ней своё:

• Конструкторы и проектировщики — принимают решение о типе соединения на этапе разработки конструкции. Для них критичны стандарты, расчётные характеристики, совместимость материалов.

• Технологи производства — отвечают за реализацию конструкторского решения. Их интересуют конкретные методы сварки, оборудование, режимы, производительность.

• Главные инженеры и технические директора — принимают стратегические решения о переходе на новую технологию. Для них ключевой аргумент — TCO и риски.

• Специалисты по закупкам — ищут поставщиков, сравнивают цены, оценивают условия поставки. Важны наличие сертификатов, стабильность поставок, техническая поддержка.

• Сварщики и операторы — практики, которым нужны конкретные рекомендации по настройке оборудования и работе с разными материалами.

Если вы только начинаете изучать тему приварного крепежа — специалисты компании КОНТУР готовы провести технологический аудит вашего производства и подобрать оптимальное решение под конкретные задачи: тип крепежа, метод сварки, оборудование, материалы.

Итоговая сравнительная таблица: приварной крепёж против болтового

Инфографика — сравнительная диаграмма совокупной стоимости владения (TCO) болтового и сварного соединения на протяжении 5 лет эксплуатации: столбчатая диаграмма с разбивкой по статьям затрат (крепёж, операции монтажа, обслуживание, ремонт, простои); сварное соединение демонстрирует значительно меньшую суммарную стоимость
